化工離心泵泵腔侵蝕難題怎樣處理?
日期：2019-06-15 人氣：744

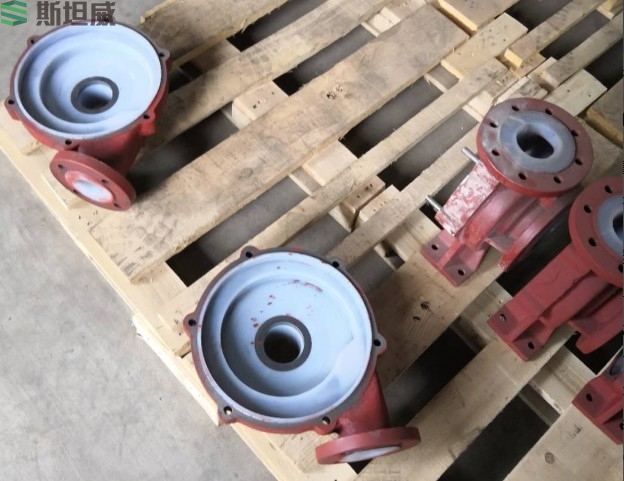

化工離心泵分成很多種多樣，有化工廠襯氟離心泵，化工廠不銹鋼離心泵，化工廠自吸離心泵，化工廠磁力離心泵等，化工離心泵泵腔是液體斷相一部分的關鍵構件，針對離心水泵泵腔侵蝕難題怎樣處理呢?
一、化工廠設備中離心水泵泵腔也叫蝸殼侵蝕難題與防范措施
在維修的全過程中發覺泵體壓出來室侵蝕得較為利害，隔舌位置因為侵蝕緣故產生了豁口，泵蓋也出現了顯著的凹痕，但泵體的吸進室及進出口貿易管路內表面光潔，沒有顯著侵蝕印痕。因為泵的媒質流為高溫、髙壓、含氣/液/固三相電水，存有著很多的H、S、CN-和NH+低溫等離子，在離心葉輪出口值媒質水流量較高，線速度46.8 m/s，這第一線速率進到到蝸殼里，速率會有所為減少，但帶有顆粒物的媒質沖擊性到蝸殼式壓出來房間內壁后，會導致蝸殼內腔金屬材料接連不斷的掉下來及浸蝕，導致泵壓出來室的毀壞。
1、難題分析
(1)蝸殼式壓出來室固定不動在離心葉輪出口值的外邊，前端只起搜集液體的功效，液體在此段作勻速運動。上了外擴散一部分才將部分機械能變為工作壓力能。泵在偏小總流量運作時，一部分含有殘渣及腐蝕媒質在蝸殼內循環，這一循環系統加劇了蝸殼的損壞。
(2)在轉速比必須的狀況下，離心葉輪的直徑越大，離心葉輪邊沿的線速度越大。該泵離心葉輪直徑超過700 毫米，液體從離心葉輪排出后，進到蝸殼壓出來室，當忽視液體黏性滑動摩擦力時，這類流液沒受一切外力，應遵循速率矩保持性定理。粗略地測算，在蝸殼壓出來室上的線速度V=40 m/s，帶有顆粒物的媒質接連不斷沖擊性泵體，金屬材料結晶非常容易松脫并掉下來。
2、改善設計方案，總體改進方案
對于這一狀況，人們單一化蝸殼式離心水泵設計構思，設計方案含有擴壓器構造的雙支撐點雙吸泵，該構造能夠當作是在離心葉輪圓上放置的好多個蝸殼，多相媒質速率遍布勻稱。并且從構造上把渦殼的搜集、擴壓作用和承受壓力作用分離出來，搜集、擴壓作用根據導葉擴壓器擔負，髙速流液根據導葉擴壓器擴壓后進到泵體，水流量已減少，不要對泵體導致侵蝕，泵體只擔負承受壓力作用。因為作用的分離出來，泵體的選料關鍵從承受壓力的視角考慮到。而離心葉輪、導葉擴壓器和鄂板這種與髙速流液觸碰的有關零部件選用金屬復合材料生產加工，依據媒質多組分及含顆粒物濃度值的不一樣采用適合的原材料并開展嚴苛解決，既大大的增加了耐磨損零部件的使用期，又可根據打磨拋光等方式提升擴壓器和泵體表層的光滑度來提升泵的高效率。檢修也極其便捷，損壞后拆換配件只能，無須維修生產加工，那樣將大幅度降低機器設備的維護費，重要是大幅提高了機器設備運作可信性、安全系數。
二、手洗離心水泵的運作特性是總流量大、媒質繁雜，蝸殼易損壞。文中對于每臺典型性的激冷離心水泵的蝸殼沖蝕難題，根據對蝸殼式壓出來室改善，將蝸殼式壓出來室承擔的二種作用分離出來，有目的性地處理原泵壓出來室損壞迅速的難題。根據上文的剖析，獲得給出
依據。
1、大總流量帶顆粒物的多相流對蝸殼邊界層和隔舌沖蝕的直接原因是離心葉輪排出的媒質水流量高。在速率矩同樣的狀況下，抵達蝸殼內壁的速率高，媒質中顆粒物持續沖擊性不銹鋼鈍化，不銹鋼鈍化因部分疲憊而造成掉下來，產生蝸殼侵蝕毀壞。
2、擴散器的額外優勢是提升了泵的高效率和運作可靠性。綜上所述，文中的科學研究針對工業生產行業手洗離心水泵罩殼侵蝕、帶有很多液體顆粒物的離心水泵泵體的侵蝕這類別難題具備廣泛的指導作用，工程項目運用使用價值明顯。
3、根據提升導葉擴散器，相互配合環狀壓出來室提升機械能向壓能變換的高效率，提升了蝸殼內的流動性構造，減少了環狀邊界層處的顆粒物速率，防止了液體顆粒物對泵體的沖擊性，進而提升泵的使用期。
