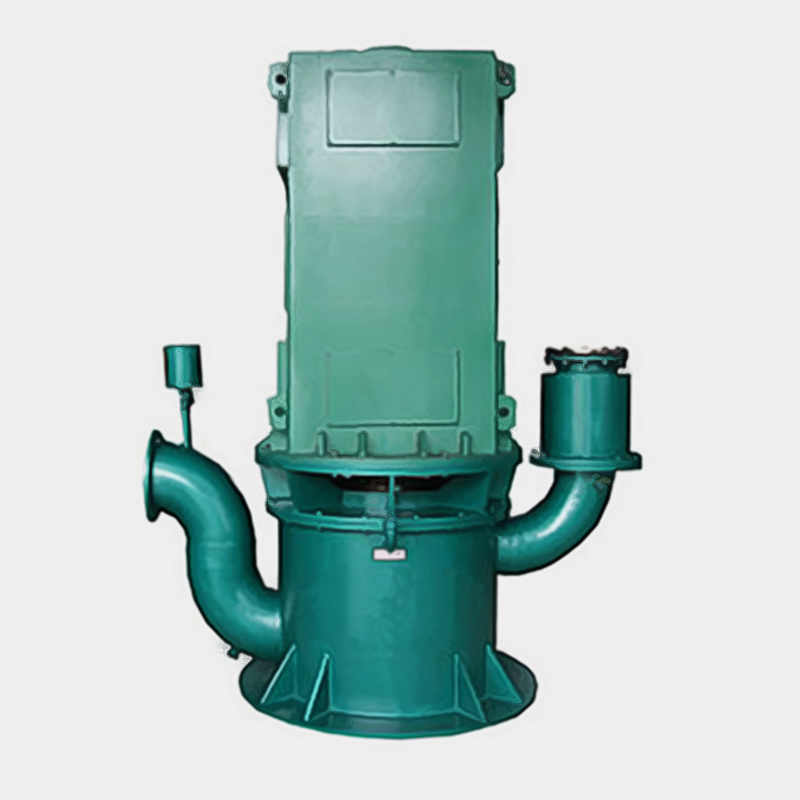

WFB無密封自控自吸泵（高壓大功率）

WFB系列無密封自控自吸泵采用無泄漏V型密封總成，革除了傳統水泵的填料密封、盤根密封、機械密封，徹底制服了“跑、冒、滴、漏”，是代替原各種長軸液下泵、潛水泵、潛污泵等最理想的設備。

概述

WFB系列無密封自控自吸泵采用無泄漏V型密封總成，革除了傳統水泵的填料密封、盤根密封、機械密封，徹底制服了“跑、冒、滴、漏”，是代替原各種長軸液下泵、潛水泵、潛污泵等最理想的設備。該結構泵缺點：一、停機液體沿軸方向往外泄漏，對于頻繁起動設備的場合不太適合；二、副葉輪消耗的功率太大、水泵效率低。WFB改進型結構為有密封裝置，一是提高水泵效率，二是降低電機功率，三是抑制了水泵停機泄漏現象。運動過程中密封裝置不摩擦、無磨損，使用壽命較同類產品長10倍以上。移植真空泵原理、自吸性能穩定可靠，特別是采用“電動空氣控制閥”真正實現了“一次引流，終身自吸”。效率高、振動小、噪音低、移動靈活、拆卸簡便、易于安裝、不需地腳固定，免去了長軸液下泵運輸，安裝、維修等困難。具有優越的自控功能，可與高科技領域和高度自動化系列統配套使用。

應用范圍

WFB系列無密封自控自吸泵具有耐溫、耐壓、耐磨、“一次引流”、“終身自吸”等多種功能。目前生產襯四氟、氯化聚醚、超高分子聚乙烯、聚丙烯、不銹鋼、鑄鋼、生鐵等多種材質。WFB型無密封自控自吸泵廣泛適用于電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦等行業。

★該泵采用無泄漏V型密封總成，革除了傳統水泵的填料密封、盤根密封、機械密封，徹底制服了“跑、冒、滴、漏”，是代替原各種長軸液下泵、潛水泵、潛污泵等最理想的設備。
★移植真空泵原理、自吸性能穩定可靠，特別是采用“電動空氣控制閥”真正實現了“一次引流，終身自吸”
★效率高、振動小、噪音低、移動靈活、拆卸簡便、易于安裝、不需地腳固定，免去了長軸液下泵運輸，安裝、維修等困難。

★具有優越的自控功能，可與高科技領域和高度自動化系列統配套使用。

結構簡圖

WFB型無密封自控自吸泵結構圖

型號意義

性能參數表

規格型號specification & model			轉速 speed n r/min	流量 capacity Q m3/h	揚程 head H M	配套功率 matched power Kw	允許吸深 allowable suction depth ≤M	吸液口徑 suction diameter MM	出液口徑 output diameter MM	整機重量 weight Kg
類別代碼 category code	材質代號 material	型號 model
1-5	G.PP.BXG	16WFB-A	2900	0.75	8	0.75	2.5	16	10	75
				1.1	6.5
				1.5	5.5
1-5	G.PP.BXG	25WFB-A	2900	3.6	25	3	3.5	25	20	110
1-5	G.PP.BXG	32WFB-A	2900	4.5	13	1.5	3	32	25	99
				6.5	10.5
				9	8
1-5	G.PP.BXG	40WFB-A	2900	6.5	25	4	4	40	32	140
				8.5	23
				10	21
1-5	G.PP.BXG	40WFB-A1	2900	13.5	18	3	4	40	32	140
1-5	G.PP.BXG	40WFB-A2	2900	5	15	2.2	4	40	32	125
				8	13
				10	11
1-5	G.PP.BXG	40WFB-A3	2900	14	8	2.2	4	40	32	125
1-5	G.PP.BXG	50WFB-A	2900	7.5	28	7.5	5	50	40	205
				12.5	26
				15	24.5
1-5	G.PP.BXG	50WFB-A1	2900	10.5	20.5	4	5	50	40	170
1-5	G.PP.BXG	50WFB-AD	1450	5	11	1.5	4	50	40	149
				6.3	10
				7.5	9
1-5	G.PP.BXG	50WFB-AD	1450	10	6	1.5	4	50	40	149
1-4	G.BXG	50WFB-B	2900	10	40	11	5	50	40	215
				11	38
				15	35
1-4	G.PP.BXG	50WFB-B1	2900	7	33	7.5	5	50	40	205
				12	31
				15	29

適用范圍

無密封自控自吸泵共分五種型號：1型為長方型無密封自控自吸泵，2型為圓錐型無密封自控自吸泵，3型為防爆型無密封自控自吸泵，4型為戶外型無密封自控自吸泵，5型為推車移動型無密封自控自吸泵無密封自控自吸泵流量設計從0.75—6850m3/h、揚程5m—132m、吸液口徑16—800 mm、出液口徑10—600 mm 。

故障原因與解決方案

WFB系列無密封自控自吸泵，是填補國內空白的產品，該產品具有耐溫耐壓、“一次引流”、“終生自吸”等多種功能。目前生產321、304、 316、316L、A3、PP（增強聚丙烯）等多種材質的系列整機，五種不同造型共一千余種規格。在電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦、民用建筑等行業中廣泛適用，深受用戶的好評。
