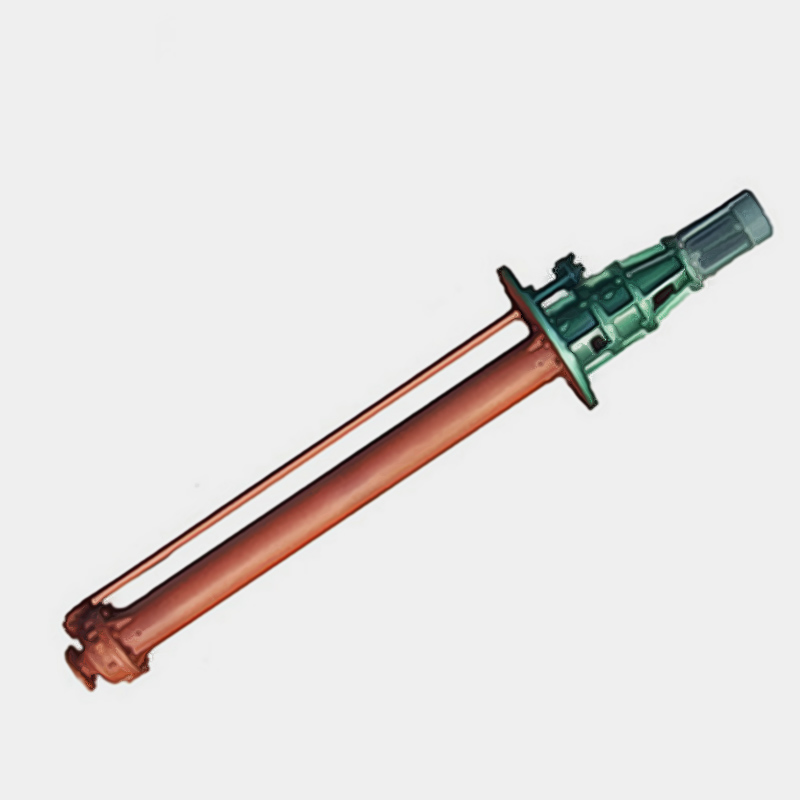

GY型高溫熔鹽液下泵

GY型系列高溫熔鹽液下泵是我公司在多年生產的RY型熔鹽泵基礎上根據用戶的需要，參考國外同類型產品的結構進行開發設計的RY型升級換代產品。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：GFY耐高溫液下泵上一個：IN型夾套保溫離心泵

概述

GY系列較替代產品RY型熔鹽泵產品系列更完善，使用壽命更長，并從單一的熔鹽輸送，進而轉化為除熔鹽外，同時可作為高溫化工物料的輸送，介質使用溫度< 540℃。

GY系列在設計上充分考慮了傳動部位的冷卻，輸送介質飽和蒸汽的密封等工況條件，對原RY型泵結構作了大量的改進并通過試驗進行驗證：

1、軸承部位設有冷卻裝置，使軸承工作環境不受高溫介質的影響。

2、冷卻水與軸直接接觸，介質的高溫不會因軸而傳遞到轉動部份。

3、獨特的結構，確保冷卻水絕對不進入介質。

4、無須維修耐高溫的密封裝置，使被輸送介質的飽和蒸汽不致于逸出，（特別在輸送熔融鹽的工況，即使少量的亞硝酸鹽飽和蒸汽也是對人體有害，致癌。）多種耐高溫、耐腐蝕耐磨材料的組合，使GY系列高溫液下泵不但適用于如：膜式法固堿，有機氟裂解使用的二元、三元組份的熔鹽，也可使用于磷肥、石油裂解等裝置的高溫流體輸送。由于徹底杜絕了熱量傳至傳動部位，因此GY系列泵較同類型高溫液下泵（熔鹽泵）壽命大大提高。

應用范圍

使用溫度（T）：180℃～540℃

　　流量（Q）： 3～600 m3/h

　　揚程（H）： 10～70 m

介質粘度（）： μ＜300cp
使用溫度（T）： 180℃～540℃
　　流量（Q）： 3～8000 m3/h
　　揚程（H）： 4～7 m

結構簡圖

型號意義

性能參數表

型號 Model	泵額定轉速n =1450（r/min）
型號 Model	流量Q （m3/h）	揚程H （m）	效率 η （%）	電機功率P （Kw）	液下深度L （m）
GY32-125	6.3	5	45	1.1	0.8～1.2
GY32-160	6.3	8	40	1.5	0.8～1.2
GY32-200	6.3	12.5	33	2.2	0.8～1.2
GY32-250	6.3	20	27	4	0.8～1.6
GY50-125	12.5	5	55	1.5	0.8～1.2
GY50-160	12.5	8	51	1.5	0.8～1.2
GY40-200	12.5	12.5	46	3	0.8～1.6
GY40-250	12.5	20	39	5.5	0.8～1.6
GY40-315	12.5	32	33	11	0.8～2.0
GY65-125	25	5	64	1.5	0.8～1.2
GY65-160	25	8	62	3	0.8～1.6
GY50-200	25	12.5	57	4	0.8～1.6
GY50-250	25	20	50	7.5	0.8～1.6
GY50-315	25	32	48	15	0.8～2.0
GY80-125	50	5	69	3	0.8～1.6
GY80-160	50	8	68	4	0.8～1.6
GY65-200	50	12.5	68	5.5	0.8～1.6
GY65-250	50	20	63	11	0.8～2.0
GY65-315	50	32	58	18.5	0.8～2.0
GY100-200	100	12.5	73	15	0.8～2.0
GY100-250	100	20	72	18.5	0.8～2.0
GY100-315	100	32	65	45	1.2～2.2
GY100-400	100	50	55	55	1.2～2.2
GY125-250	200	20	77	30	1.2～2.2
GY125-315	200	32	75	45	1.2～2.2
GY125-400	200	50	70	90	1.2～2.2
GY150-250	400	20	79	75	1.2～2.2
GY150-315	400	32	79	90	1.2～2.2
GY150-400	400	50	78	132	1.2～2.2
